Pinion transmisie putere ANSI 50
Pinionul de transmisie a puterii ANSI 50 este un tip de pinion utilizat în mod obișnuit în sistemele de transmisie mecanică a puterii. Este conceput pentru a transmite cuplul și rotația între arbori prin intermediul unui lanț. Standardul ANSI (American National Standards Institute) 50 se referă la pasul lanțului - distanța dintre liniile centrale ale rolelor adiacente din lanț. În cazul ANSI 50, pasul este de 15,875 mm (0,625 inci).
Pinionul de transmisie ANSI 50 vine în diferite dimensiuni, cu un număr diferit de dinți și dimensiuni ale alezajului. Numărul de dinți determină raportul de viteză dintre arborele antrenant și cel condus, în timp ce dimensiunea alezajului determină diametrul arborelui pe care poate fi montat pinionul. Pinionul poate avea, de asemenea, caneluri sau șuruburi de fixare pentru a preveni alunecarea sau rotirea pe arbore.
Unul dintre avantajele utilizării unui sistem cu lanț și pinioane pentru transmisia puterii este capacitatea sa de a suporta sarcinile de dezaliniere și șoc. Lanțul se poate întinde sau comprima ușor pentru a compensa alinierea minoră dintre arborii de antrenare și arborele antrenat, în timp ce alte tipuri de sisteme de transmisie a puterii, cum ar fi curelele sau angrenajele, pot să nu tolereze astfel de dezaliniri. Lanțul este, de asemenea, capabil să absoarbă sarcinile de șoc care pot apărea din cauza accelerării sau decelerației bruște a sistemului.
Parametrii produselor
 |
50 | ||||||||||
| NOTĂ | mm | ||||||||||
| Pas | 15.875 | ||||||||||
| Rola Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Dimensiuni: mm | |||||||||||
| Dintii | OD | P.C.D | Plictisit | Tip B Simplex | Tip B Duplex | Material | |||||
| Hub | Greutate kg |
Plictisit | Hub | Greutate kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |

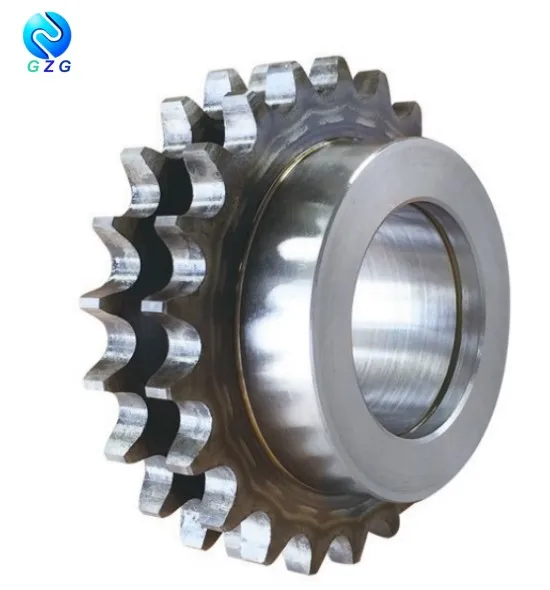

Poza produsului
Pentru a asigura o funcționare corespunzătoare și a prelungi durata de viață a pinionului de transmisie ANSI 50, este important să selectați dimensiunea și tipul potrivite de lanț și pinion pentru aplicare, precum și pentru a menține tensiunea și lubrifierea corespunzătoare. Tensiunea prea mare poate cauza uzura prematură și sarcina lagărelor, în timp ce tensiunea prea mică poate face ca lanțul să alunece sau să sară dinții. Ungerea adecvată reduce frecarea și uzura și, de asemenea, ajută la prevenirea ruginii și coroziunii.
Fabrica noastra
atelier
atelier
atelier
atelier
În concluzie, pinionul de transmisie a puterii ANSI 50 este o componentă versatilă și fiabilă în sistemele de transmisie mecanică a puterii. Designul și specificațiile sale standardizate asigură compatibilitatea și interschimbabilitatea cu alte lanțuri și pinioane ANSI 50. Indiferent dacă este utilizat în mașini industriale, echipamente agricole sau sisteme auto, pinionul ANSI 50 oferă o soluție robustă și flexibilă pentru transmiterea puterii și a mișcării. Deci, dacă doriți ca sistemul dumneavoastră mecanic să funcționeze eficient și eficient, alegeți Power Transmission Sprocket ANSI 50.
