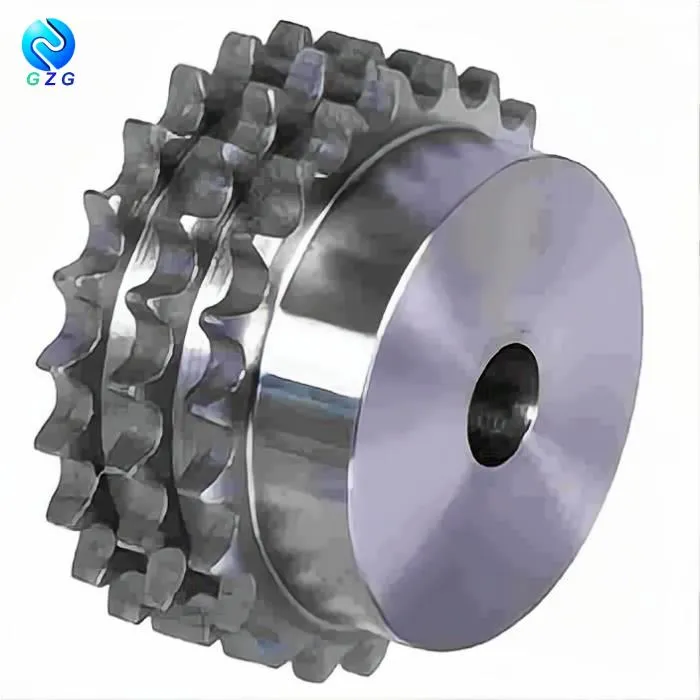

Partea de bază a transmisiei ANSI Sprocket 80

Caracteristici:

ANSI Sprocket 80 este un tip de pinion standard american care este utilizat pe scară largă în diverse industrii în scopuri de transmisie a puterii. Guizhou GZG este un producător de frunte de ANSI Sprocket 80 și produce o gamă largă de pinioane, inclusiv roți cu plăci, simplex, duplex și pinioane multiplex.

							80
							NOTĂ			mm
							Pas			25.40
							Rola Φ			15.875
							h			14.61
							h1			14.15
							h2			43.43
							Dimensiuni: mm
Dintii	OD	P.C.D	Plictisit	Tip B Simplex			Tip B Duplex				Material
				Hub		Greutate kg	Plictisit	Hub		Greutate kg
				BD	BL			BD	BL
8	76.5	66.4	25.4	49.2	41.28	0.63					C45
9	85.1	74.3	25.4	57.2	41.28	0.72
10	93.5	82.2	25.4	65.1	41.28	0.99	25.4	65.09	69.85	1.62
20	175.5	162.4	25.4	108.0	38.10	3.78	25.4	127.00	69.85	8.19
30	256.8	243.0	30.16	120.7	50.80	7.83	25.4	146.05	76.20	17.78
40	338.1	323.7	30.16	120.7	50.80	12.02
50	419.1	404.5	31.75	120.7	50.80	16.79
60	499.9	485.3	31.75	133.4	50.80	24.53	38.1	146.05	95.25	41.99
65	540.3	525.7	31.75	133.4	50.80	27.81
68							38.1	152.4	101.60	43.29
76							38.1	152.4	101.60	50.85
95							38.1	152.4	107.95	74.25

ANSI Sprocket 80 de la GZG este disponibil într-o gamă de număr de dinți de la 8 la 95 de dinți. Cu toate acestea, dacă un client are nevoie de mai mulți dinți, ne poate furniza desenele, iar inginerii noștri se vor asigura că pinionul personalizat este proiectat conform specificațiilor necesare. ANSI Sprocket 80 este utilizat de obicei împreună cu lanțurile industriale din seria A. Este fabricat din oțel 45 de înaltă calitate și poate fi asociat cu lanțuri din oțel carbon sau cu lanțuri din oțel inoxidabil, în funcție de cerințele specifice ale aplicației. La GZG, producem Sprocket-ul nostru ANSI 80 conform standardelor stricte de calitate. Folosim tehnici avansate de prelucrare pentru a ne asigura că pinioanele noastre sunt precise și au un finisaj ridicat al suprafeței. Acest lucru are ca rezultat o performanță excelentă, o durată de viață extinsă a echipamentului și un timp de nefuncționare minim pentru clienții noștri.
